■ 频率响应：20Hz-2MHz
■ 提供单台0-20A恒流输出
■ 最多支持6台联机，最大120A恒流输出
■ 单一电流、步进扫描两种电流输出方式
■ 主/从机控制模式,灵活的可裁剪性及可扩展性
■ 精细的电流步进
■ 图形化操作,中英文界面
■ 两种SCPI指令模式，适应性强
■ 5种控制模式
■ 直接受控于TH2829/TH2827/TH2838/TH2839/TH2830系列
■ 电感器/电抗器直流特性分析
■铁芯/铁氧体材料饱和特性分析
■ 其他材料的直流特性分析

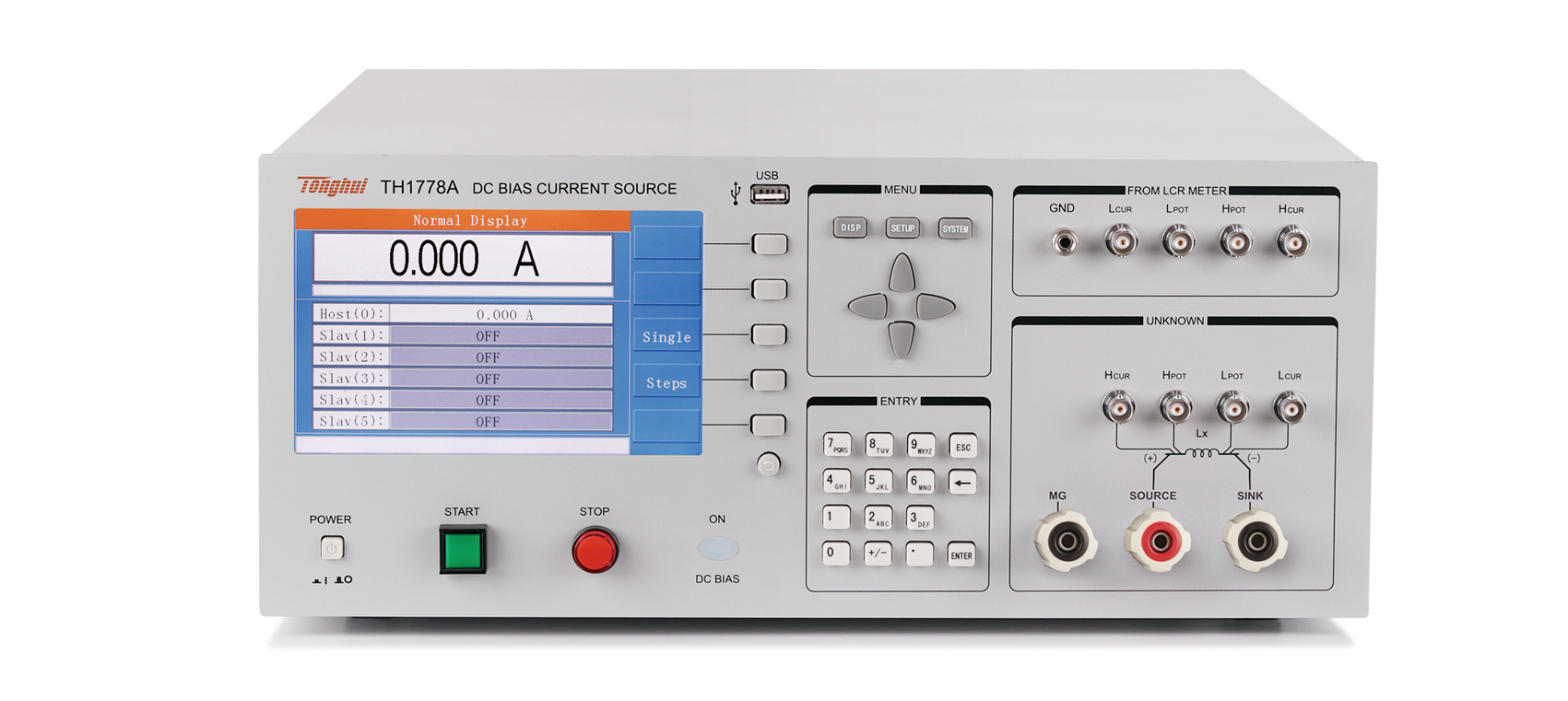

型号 | TH1778A主机 | ||
显示 | 7英寸 800×480 RGB TFTLCD屏 | ||
操作 | 实体按键+脚控开关 | ||
支持测量频率 | 20Hz-2MHz | ||
电流范围 | 0-20A | ||
电流 | 量程 | 0mA-1.000A | 1.000A-5.000A |
步进 | 5mA | 25mA | |
扫描调整时间 | 4ms-3600s | 10ms-3600s | |
扫描调整最小步进 | 5mA | 25mA | |
量程 | 1.000A/5.000A/20.0A | ||
最大输出电压 | 10V（此电压为输出1.000A时的电压，不同量程请参照用户手册） | ||
最大允许直流电阻 | Rmax=Vmax/I (Ω)（Rmax的计算请参照用户手册说明） | ||
最大允许电感量 | Lmax=Vmax/(di/dt) (mH)（Lmax的计算请参照用户手册说明） | ||
量程方式 | 自动 | ||
启动及停止控制方式 | START/STOP实体按键、4种脚控、总线 | ||
连续加载最大电流时间 | 保守2-3h，不间断输出 | ||
功能 | 仪器故障自检；99组自定义文件管理；双进度条指示；中英双语；从机软开关；实时操作；SCPI指令集；简易双显计算器等 | ||
LCR连接能力 | 可受控TH2829/TH2827/TH2832/TH2838/TH2839 | ||

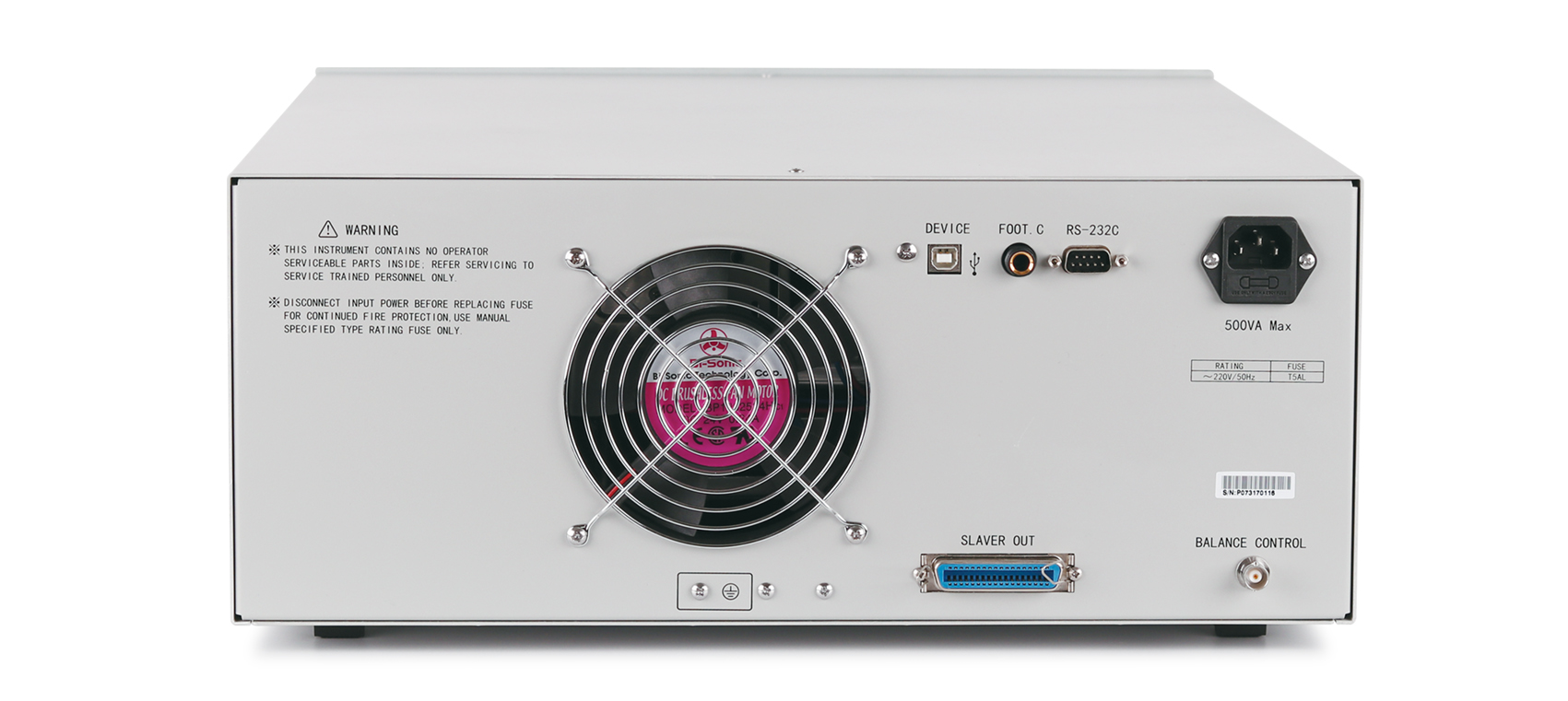

接口 | RS232、SlaverLink | ||
