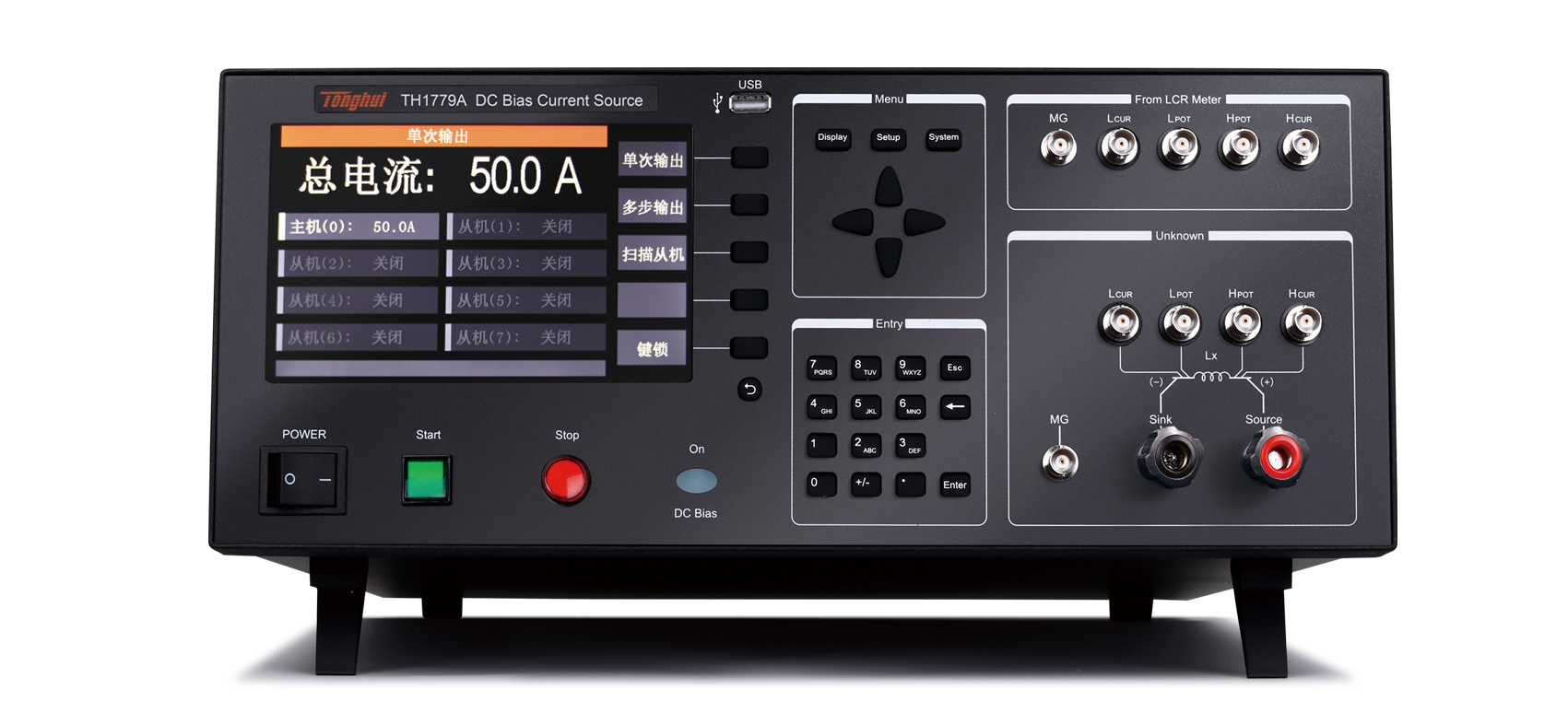

TH1779A 直流偏置电流源
同惠 TH1779A 直流偏置电流源是磁性元件专用大功率测试设备，单机 50A 稳定恒流输出，8 台联机扩容至 400A，适配 1kHz-2MHz 高频交直流叠加测试。电流最小步进 1mA，支持恒流定值、自动步进扫描输出，可完整复刻电感、磁芯带直流偏置的真实工作状态；7 英寸图形触屏操作，兼容同惠全系列 LCR 数字电桥联动控制，支持脚控与远程程控，适配消费电子、储能、汽车电子功率电感研发、量产自动化检测，灵活搭建多规格元器件直流偏置测试平台。
▮ 单台50mA-50A恒流输出，可作主机或从机
▮ 最多支持8台联机，最大400A恒流输出
▮ 主/从机控制模式，灵活的可裁剪性及可扩展性
▮ 精细的电流步进
▮ 1kHz-2MHz频率响应
▮ 单一电流、步进扫描两种电流输出方式
▮ 图形化操作，中英文界面
▮ 直接受控于
TH2836/TH2838 /TH2839/TH2840/TH2840BL/TH2848系列
TH1779A直流偏置电流源采用高性能微处理器，能提供单台50mA-50A的恒流输出，并可主从方式并机提升最大输出电流至50mA-400A，具有优良的可裁剪性及可扩展性。
TH1779A直流偏置电流源采用新一代交直流叠加测试原理，适应高精度、高频化的测试要求。内置高性能嵌入式MCU，能迅速响应主从机的状态或者故障并实时指示，帮助提升工作效率。
TH1779A直流偏置电流源适用于磁性电感的交直流叠加测试及需要大电流的测试场合，同时也能作为磁性材料的分析时磁化电流源。
TH1779A直流偏置电流源提供了实体按键和脚踏开关两种控制方式，确保操作者的安全，同时可用于同惠其他未指定型号LCR数字电桥或其他品牌LCR电桥连接时的手动控制。
TH1779A直流偏置电流源配置了能与本公司指定型号LCR电桥直接连接的测试接口，可由对应LCR数字电桥直接控制。
简要参数 | TH1779A |
主从 | 一台主机，其余为从机，最多支持8台并机 |
输出电流 | 单机：50mA-50A 并机：400A |
频率响应 | 1kHz-2MHz |
开路电压 | 16V |
▮ 电感器/电抗器直流特性分析
▮ 铁芯/铁氧体材料饱和特性分析
▮ 其他材料的直流特性分析
型号 | TH1779A | |
主从 | 主机或从机 | |
显示 | 显示器 | 7英寸 800×480 RGB TFT LCD屏 |
界面 | 全图形化 | |
操作 | 实体按键+脚控开关 | |
量程 | 50A | |
电流输出精度 | 1%±10mA | |
电流步进 | 范围 | 0.05A-50A |
分辨率 | 1mA | |
支持测量频率 | 1kHz-2MHz | |
电流上升时间 | 1A/s-20A/s | |
电流下降时间 | 1A/s-20A/s | |
扫描调整最小步进 | 1mA | |
最大输出电压 | 16V | |
最大允许直流电阻 | Rmax=Vmax/I (Ω) （Rmax的计算请参照用户手册说明） | |
启动及停止控制方式 | START/STOP实体按键、总线、脚踏开关 | |
连续加载最大电流时间 | 60分钟 | |
功能 | 仪器故障自检；中英双语；实时操作；SCPI指令集等 | |
DCR功能 | 可连机直接测试DCR功能 | |

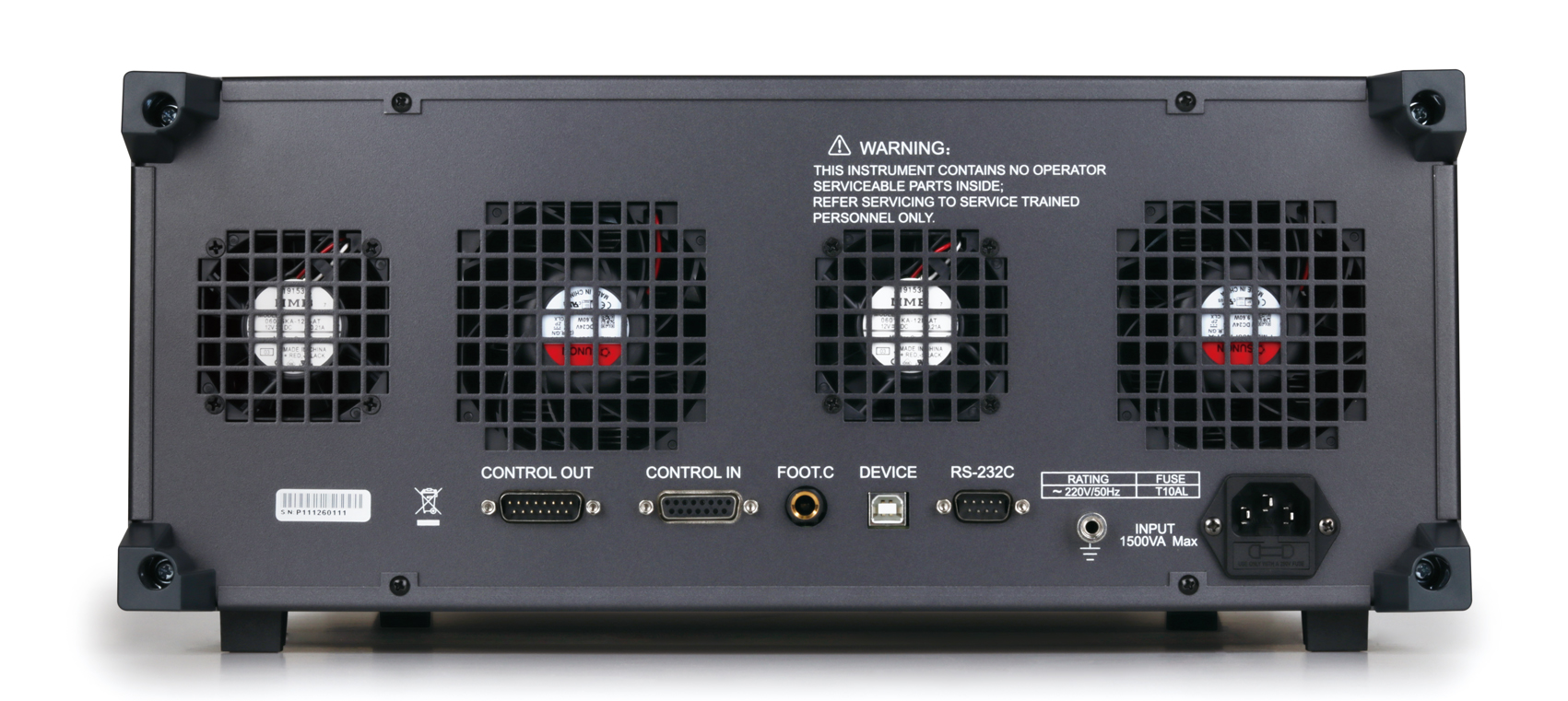

接口 | RS232、SlaverLink | |
温度 | 正常工作 | 0℃-55℃ |
参比工作 | 23(±5)℃ | |
运输环境 | 0℃-55℃ | |
湿度 | 正常工作 | ＜90%RH |
参比工作 | ＜80%RH | |
运输环境 | ＜93%RH | |
电源 | 电压 | AC 100-242V |
频率 | 47Hz-63Hz | |
功耗 | 待机：≤100VA，满载：1.5kVA | |
体积（mm） | 单台 430（W）×177（H）×585（D）（非在机柜体积） | |
重量 | 单台 29kg（非在机柜重量） | |
