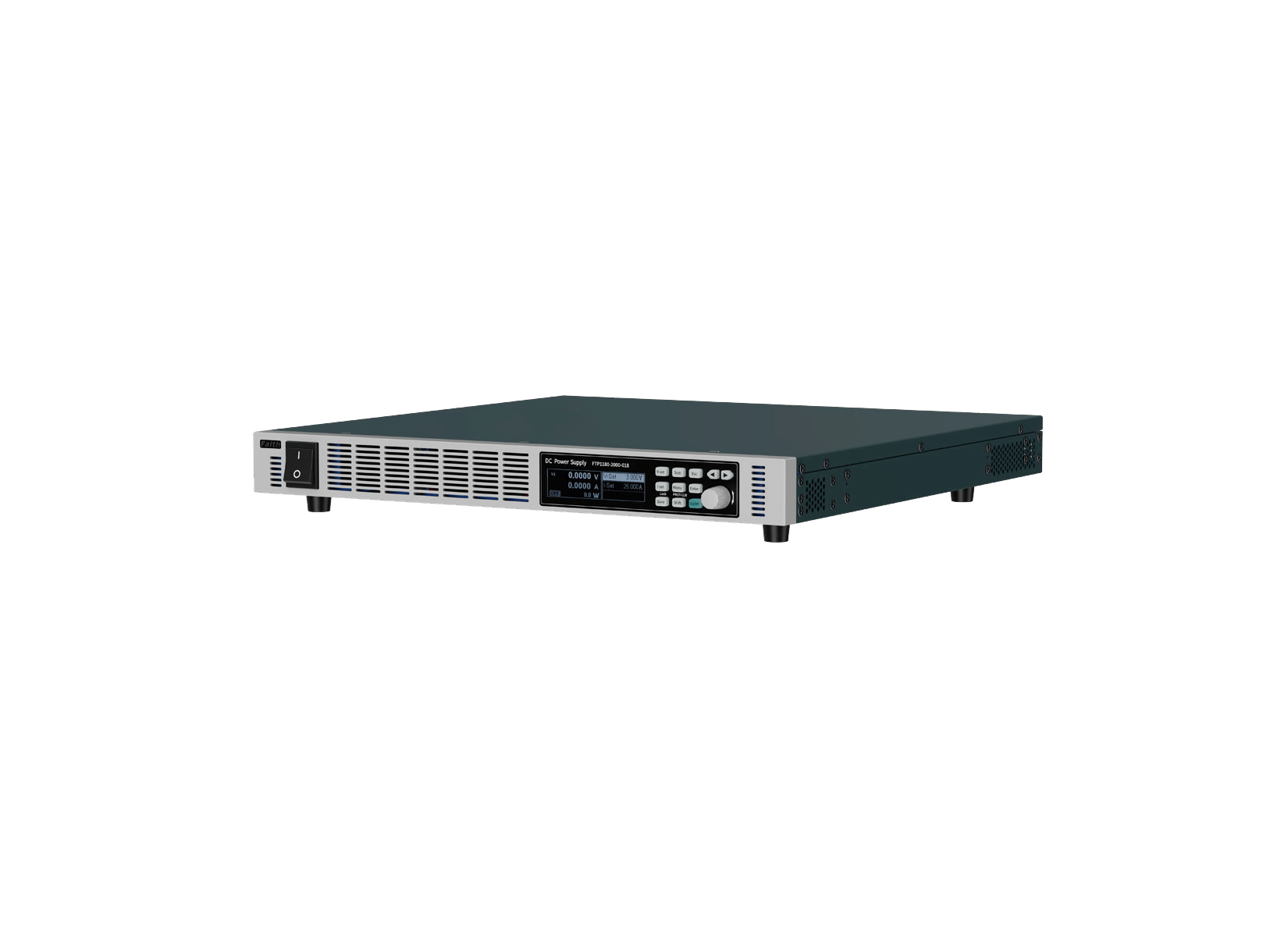

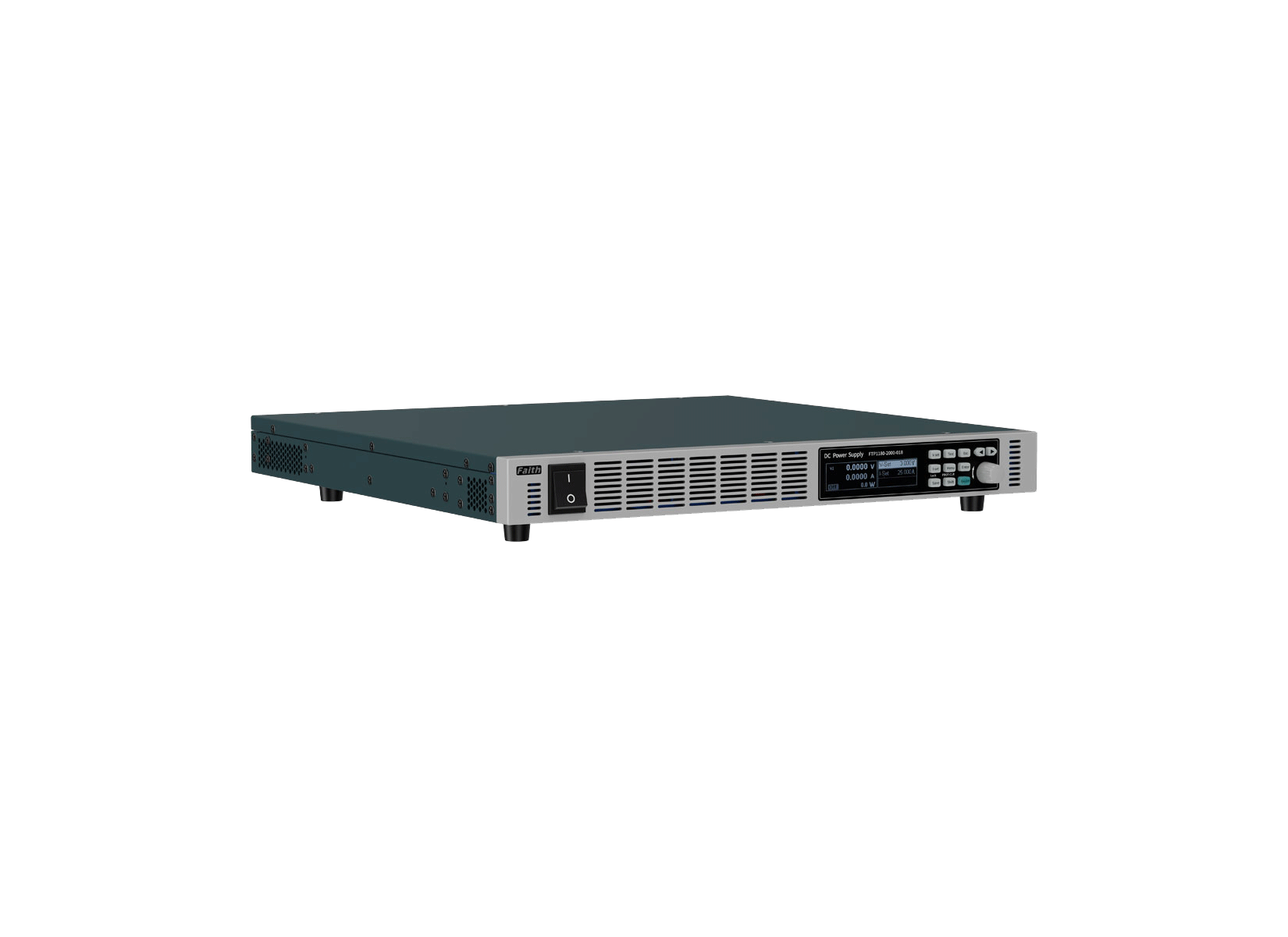

FTP1000系列可编程直流电源(1U, 600W~1800W)
FTP1000系列可编程直流电源是一款小体积、高性能、高功率密度的直流电源。1U/19”全宽/半宽的设计，单机更轻便，机柜集成更便捷。最大输出功率1800W，可应用于实验室测试、系统集成、大规模产线测试等不同领域。
| 简述
FTP1000系列可编程直流电源是一款小体积、高性能、高功率密度的直流电源。1U/19”全宽/半宽的设计，单机更轻便，机柜集成更便捷。最大输出功率1800W，可应用于实验室测试、系统集成、大规模产线测试等不同领域。
| 特点
单机功率输出范围：600W/900W/1200W/1500W/1800W；
电压输出范围：0～3000V；
单机电流输出范围：0～120A；
体积小，1U/½19”或全19”；
输入高功率因数，低谐波；
序列及波形编辑功能；
具备电池充电功能；
过压保护、过流保护、过功率保护、过温度保护等全方位保护功能；
支持输出时间设定，可控制和记录输出时间；
支持电压远端补偿；
OLED显示，宽视角，高亮度；

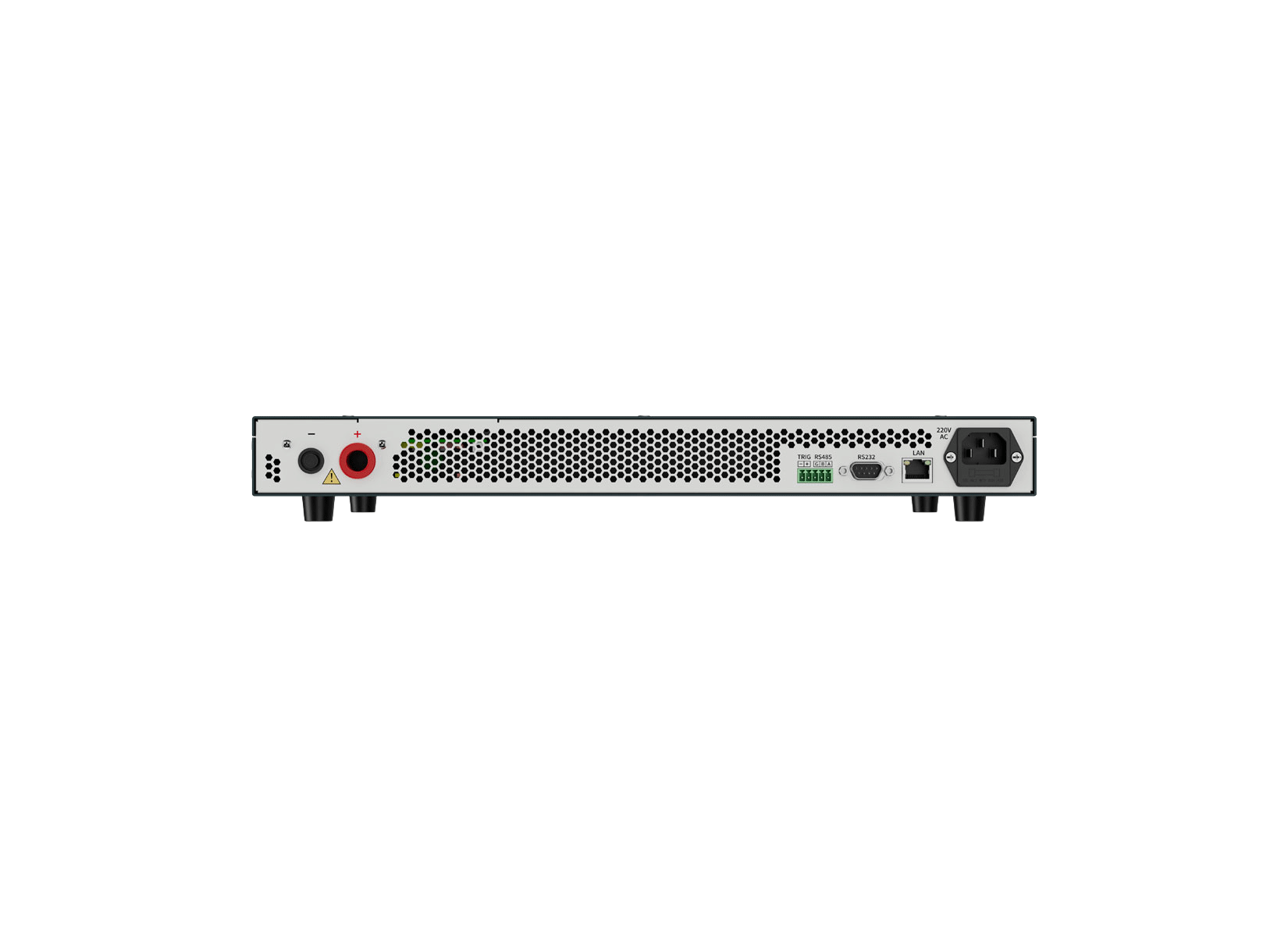

标配RS232，LAN，RS485，可选EtherCAT；
支持标准SCPI及Modbus-RTU通讯协议。
| CV、CC优先
当电源输出接入感性或容性负载时会造成输出电流或电压一定程度的过冲，轻则触发被测设备保护，严重的将直接导致被测设备损坏。FTP1000系列具备CV、CC输出优先功能从而有效抑制输出过冲及带来的影响。
| 序列功能
序列输出功能模式下，可以根据用户编辑的序列参数模拟复杂的输出变化。序列输出功能，菜单选项为“SEQ”，可让用户自行编辑电压、电流波形。
FTP1000系列电源提供10个序列文件，每个文件最多支持100个运行步骤。在运行步骤中，可以设置电压设定、电流设定和运行时间。支持“循环次数”与“链接文件”属性。“循环次数”可控制序列循环运行的次数，设为0表示无限循环。“链接文件”可实现在不同文件之间的链接运行。设为0表示无链接。
| 远端感应功能
当负载消耗较大电流的时候，就会在电源到负载端子的连接线上产生压降(1000V及以上机型，不具备远端感应功能)，远端感应可以自动补偿负载线的压降。远端感应功能电源量测的接线示意图如下：
| 电池充电功能
FTP1000系列提供电池充电功能，可定义充电电压、充电电流、充电终止电压、充电终止电流、充电终止电量、充电终止时间等参数，完全模拟对电池充电过程，能有效保护电池。
| 电脑图形化操作软件
FTP1000系列提供一款具有虚拟仪器功能的上位机软件平台，可以通过电脑远程实时设置测试数据、读取测试数据、生成图像、导出数据等，同时可连接多台机器分别进行控制，功能同步可用，方便测试使用。
| 订购信息
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
15V | FTP1060-15-60 | 60A | 600W | 20V | FTP1060-20-50 | 50A | 600W |
FTP1090-15-60 | 60A | 900W | FTP1090-20-50 | 50A | 900W | ||
FTP1150-15-120 | 120A | 1500W | FTP1150-20-100 | 100A | 1500W | ||
FTP1180-15-120 | 120A | 1800W | FTP1180-20-100 | 100A | 1800W | ||
FTP1060-15-60-WL | 60A | 600W | FTP1060-20-50-WL | 50A | 600W | ||
FTP1120-15-120-WL | 120A | 1200W | FTP1120-20-100-WL | 100A | 1200W | ||
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
36V | FTP1060-36-30 | 30A | 600W | 36V | FTP1060-36-50 | 50A | 600W |
FTP1090-36-30 | 30A | 900W | FTP1090-36-50 | 50A | 900W | ||
FTP1150-36-60 | 60A | 1500W | FTP1150-36-100 | 100A | 1500W | ||
FTP1180-36-60 | 60A | 1800W | FTP1180-36-100 | 100A | 1800W | ||
FTP1060-36-30-WL | 30A | 600W | FTP1060-36-50-WL | 50A | 600W | ||
FTP1120-36-60-WL | 60A | 1200W | FTP1120-36-100-WL | 100A | 1200W | ||
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
60V | FTP1060-60-15 | 15A | 600W | 60V | FTP1060-60-30 | 30A | 600W |
FTP1090-60-15 | 15A | 900W | FTP1090-60-30 | 30A | 900W | ||
FTP1150-60-30 | 30A | 1500W | FTP1150-60-60 | 60A | 1500W | ||
FTP1180-60-30 | 30A | 1800W | FTP1180-60-60 | 60A | 1800W | ||
FTP1060-60-15-WL | 15A | 600W | FTP1060-60-30-WL | 30A | 600W | ||
FTP1120-60-30-WL | 30A | 1200W | FTP1120-60-60-WL | 60A | 1200W | ||
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
80V | FTP1060-80-12 | 12A | 600W | 80V | FTP1060-80-20 | 20A | 600W |
FTP1090-80-12 | 12A | 900W | FTP1090-80-20 | 20A | 900W | ||
FTP1150-80-24 | 24A | 1500W | FTP1150-80-40 | 40A | 1500W | ||
FTP1180-80-24 | 24A | 1800W | FTP1180-80-40 | 40A | 1800W | ||
FTP1060-80-12-WL | 12A | 600W | FTP1060-80-20-WL | 20A | 600W | ||
FTP1120-80-24-WL | 24A | 1200W | FTP1120-80-40-WL | 40A | 1200W | ||
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
100V | FTP1060-100-10 | 10A | 600W | 120V | FTP1060-120-08 | 8A | 600W |
FTP1090-100-10 | 10A | 900W | FTP1090-120-08 | 8A | 900W | ||
FTP1150-100-20 | 20A | 1500W | FTP1150-120-16 | 16A | 1500W | ||
FTP1180-100-20 | 20A | 1800W | FTP1180-120-16 | 16A | 1800W | ||
FTP1060-100-10-WL | 10A | 600W | FTP1060-120-08-WL | 8A | 600W | ||
FTP1120-100-20-WL | 20A | 1200W | FTP1120-120-16-WL | 16A | 1200W | ||
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
150V | FTP1060-150-06 | 6A | 600W | 150V | FTP1060-150-12 | 12A | 600W |
FTP1090-150-06 | 6A | 900W | FTP1090-150-12 | 12A | 900W | ||
FTP1150-150-12 | 12A | 1500W | FTP1150-150-24 | 24A | 1500W | ||
FTP1180-150-12 | 12A | 1800W | FTP1180-150-24 | 24A | 1800W | ||
FTP1060-150-06-WL | 6A | 600W | FTP1060-150-12-WL | 12A | 600W | ||
FTP1120-150-12-WL | 12A | 1200W | FTP1120-150-24-WL | 24A | 1200W | ||
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
300V | FTP1060-300-03 | 3A | 600W | 600V | FTP1060-600-015 | 1.5A | 600W |
FTP1090-300-03 | 3A | 900W | FTP1090-600-015 | 1.5A | 900W | ||
FTP1150-300-06 | 6A | 1500W | FTP1150-600-03 | 3A | 1500W | ||
FTP1180-300-06 | 6A | 1800W | FTP1180-600-03 | 3A | 1800W | ||
FTP1060-300-03-WL | 3A | 600W | FTP1060-600-015-WL | 1.5A | 600W | ||
FTP1120-300-06-WL | 6A | 1200W | FTP1120-600-03-WL | 3A | 1200W | ||
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
1000V | FTP1060-1000-009 | 0.9A | 600W | 2000V | FTP1060-2000-009 | 0.9A | 600W |
FTP1090-1000-009 | 0.9A | 900W | FTP1090-2000-009 | 0.9A | 900W | ||
FTP1150-1000-018 | 1.8A | 1500W | FTP1150-2000-018 | 1.8A | 1500W | ||
FTP1180-1000-018 | 1.8A | 1800W | FTP1180-2000-018 | 1.8A | 1800W | ||
FTP1060-1000-009-WL | 0.9A | 600W | FTP1060-2000-009-WL | 0.9A | 600W | ||
FTP1120-1000-018-WL | 1.8A | 1200W | FTP1120-2000-018-WL | 1.8A | 1200W | ||
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
3000V | FTP1060-3000-003 | 0.3A | 600W | _ | - | - | - |
FTP1090-3000-003 | 0.3A | 900W | - | - | - | ||
FTP1150-3000-006 | 0.6A | 1500W | - | - | - | ||
FTP1180-3000-006 | 0.6A | 1800W | - | - | - | ||
FTP1060-3000-003-WL | 0.3A | 600W | - | - | - | ||
FTP1120-3000-006-WL | 0.6A | 1200W | - | - | - | ||
备注： | 尾缀： | ||||||
| 选购信息
名称 | 型号或规格 | 说明 |
19寸上架套件 | FT-H111 | 单台（1U/½19”）上架套件 |
19寸上架套件 | FT-H112 | 两台并排安装上架套件 |
19寸上架套件 | FT-H113 | 单台（1U/全19”）上架套件 |
叠放套件 | FT-D104 | 多层叠放套件 |
FTP1000高压测试线 | FT1001W | 1.5m,适用1000V及以上机型 |
EtherCAT接口 | FTP1002CAT | 工厂出货前安装 |
