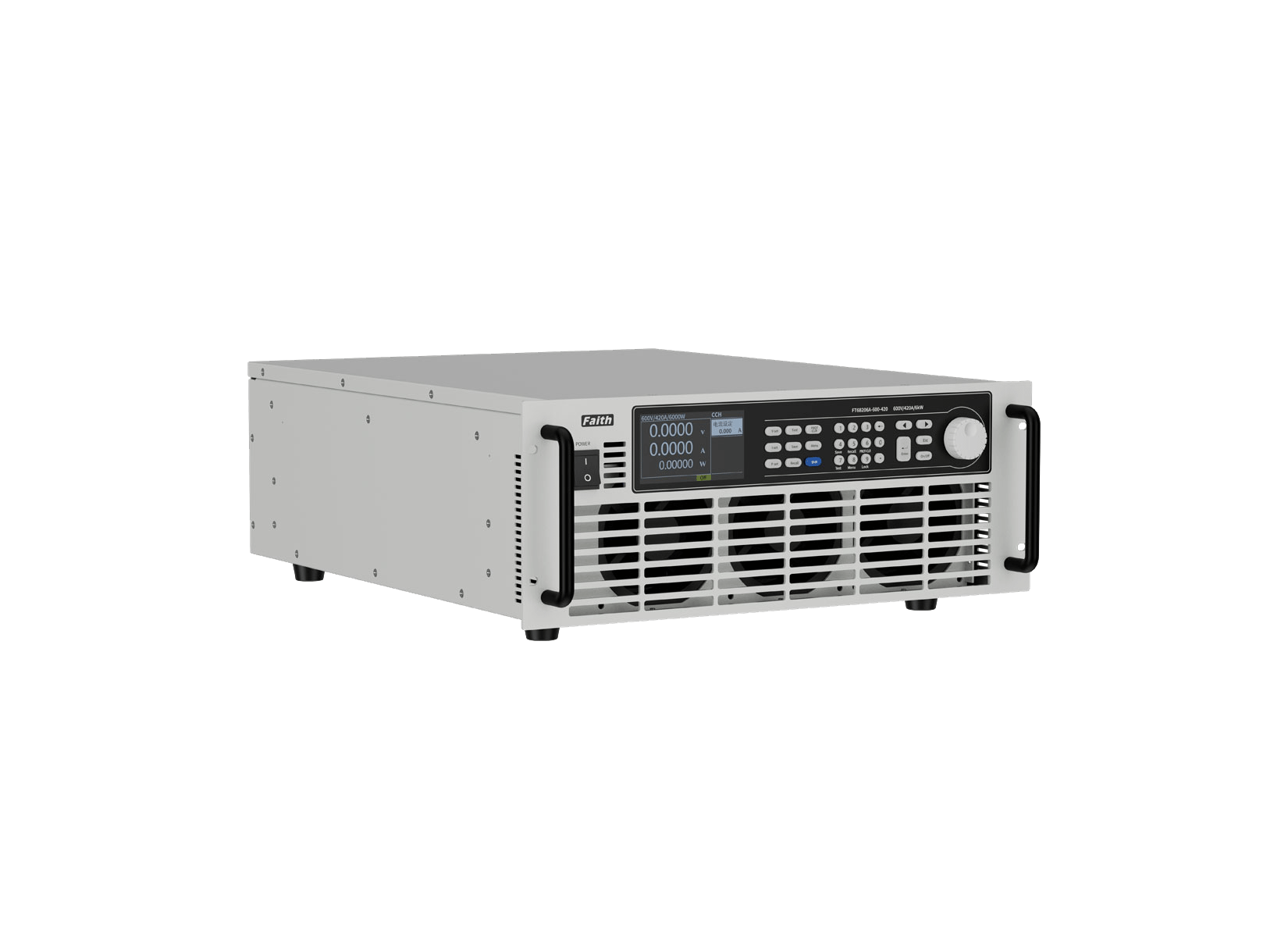

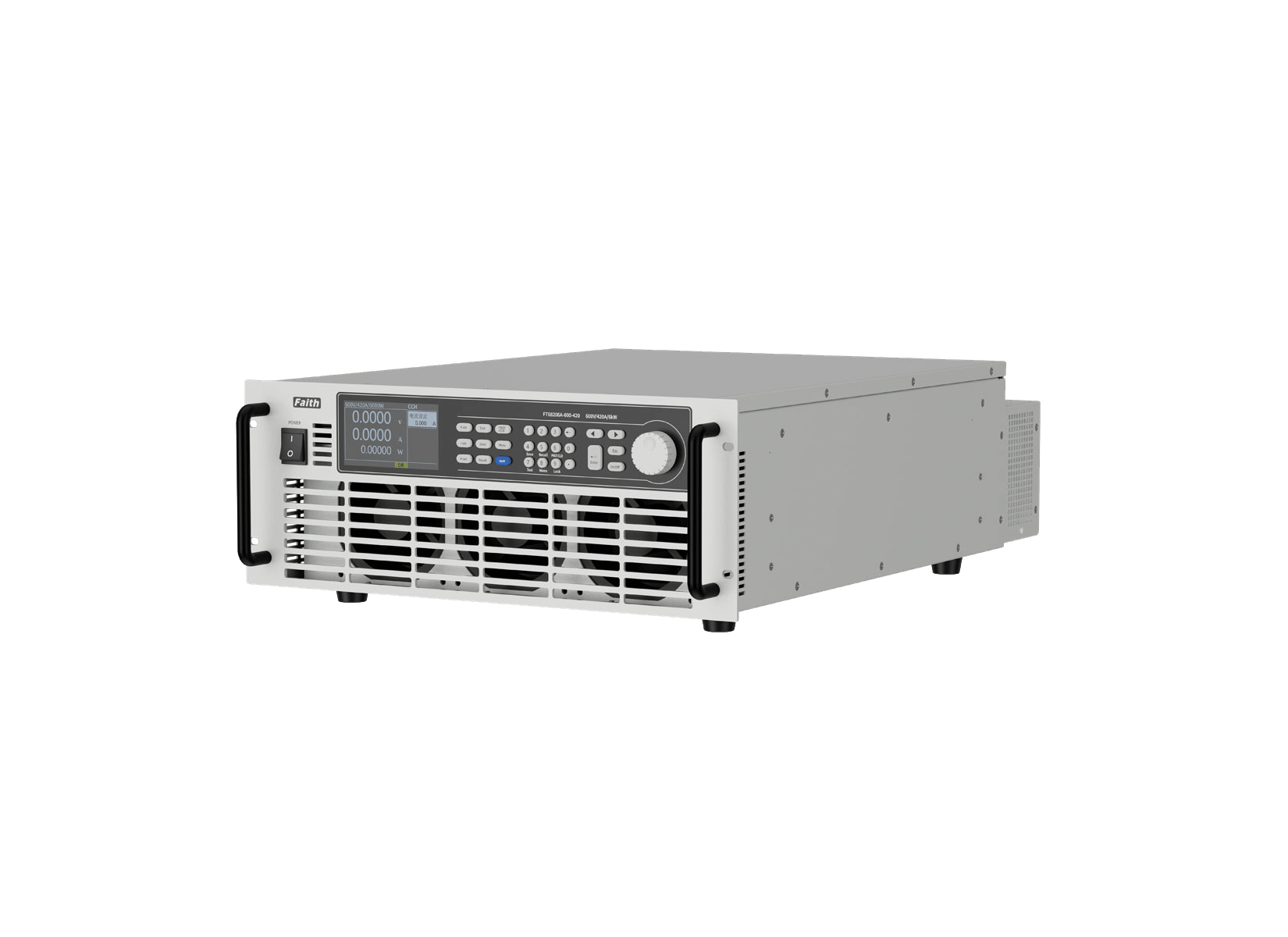

| 简述
费思FT68200A/E/H系列超大功率可编程直流电子负载，是基于高可靠性及高功率密度进行设计，其功率密度是传统负载的两倍。
费思FT68200A/E/H系列超大功率直流电子负载有150V、600V、1200V、1600V四种电压范围，单机功率范围从4kW至72kW，单一台电流最大2400A。其更宽的工作范围，极快的动态频率，有效增加了测试能力和应用范围。全系列产品都具备强大的过载能力，瞬间过功率拉载可达额定功率2倍，能有效降低测试成本。
费思FT68200A/E/H超大功率直流电子负载具备LAN、RS232、RS485、CAN、GPIB、USB等多种通讯接口以及模拟量接口，既支持SCPI也支持ModBus 通讯协议，为系统集成应用提供了极大便利。
| 特点
单机功率：4kW～72kW，通过主/从并联，最大功率可扩展至1.44MW；
功率密度: 6kW/3U；
电压范围：150V、600V、1200V、1600V；
电流范围：100A/kW(150V)，70A/kW(600V)，40A/kW(1200V), 20A/kW(1600V) ；
高精度，电压精度为(0.025%+0.025%F.S.)，电流精度为(0.05%+0.05%F.S.)；
单机最高电流斜率为96A/us（H系列）；
多种工作模式：CC、CV、CR、CP、CRD、CPD、CV+CC、CR+CC、CP+CC操作模式；
编程速度50kHz，采样速度500kHz；
30kHz动态扫描功能；
远程数据传输率可达1kHz，能极大提高通讯接口数据获取能力；
瞬时过功率带载功能，瞬间过载能力超过额定功率的两倍以上；
OCP、OPP、LED模拟、负载效应、电池内阻、电池放电测试功能；
时间测量，(Vpk+/-)测量功能；
自动测试功能，正弦波带载功能，序列功能，MPPT功能；
全面的保护功能：过电压、过电流、过温度、限电流、限功率、反接告警、断电记忆等；
外部模拟编程输入与电流监视输出，且具备高压隔离能力；
TFT彩色液晶显示屏，中英文菜单界面；
配备多种通信接口：RS232、RS485、LAN、USB，GPIB（选配）、CAN（选配）；
支持SCPI与ModBus通讯协议。
| 应用领域
| 超高功率密度
费思FT68200A/E/H系列超大功率直流可编程电子负载采用高功率密度设计，体积仅为传统电子负载的一半，重量比传统负载少三分之一。
| 多种工作模式
费思FT68200A/E/H系列超大功率直流可编程电子负载具有恒电流、恒电压、恒电阻、恒功率四种基本工作模式，能满足广泛的测试需求。同时又具备CV+CC、CR+CC、CP+CC多种复合操作模式功能。用户可以根据自己的测试需求，设置电流限制值，避免在测试过程中出现过流损坏测试产品的情况出现。其中CV+CC模式可以应用于模拟电池充电特性，测试充电桩以及车载充电机等类似产品。CR+CC模式可模拟电源电压电流限制及精度测试。
| 超高电流斜率
FT68200H系列具有超高的电流斜率，单机电流最大斜率可达 96A/μs。在瞬息万变的测试需求中，能够瞬间完成负载切换，精准模拟真实工况下的电流突变，无论是对开关电源的瞬态响应测试，还是对芯片内核电源的快速拉载评估，都能提供微秒级的动态响应，让测试数据更及时、更准确。
| 1kHz数据传输
费思FT68200A/E/H系列超大功率直流可编程电子负载能为用户提供高达1kHz的数据传输量，即每秒1000个电压、电流数据点，以便实现波形绘制与动态数据分析等功能。在系统集成应用中，上位机通过此功能可免去示波器与高速电流采集硬件，直接获取大量测试数据，降低成本。
| 瞬时过功率加载功能
费思FT68200A/E/H系列超大功率电子负载具有瞬时2倍额定功率拉载能力。在模拟直流电机启动特性，电源瞬时过载特性，动力电池的瞬时高倍率放电特性，功率型电力电子器件瞬时带载能力等瞬时大功率拉载测试中，可极大地节约成本。
| 时间测量
费思FT68200A/E/H系列超大功率电子负载具有时间测量功能。通过捕获外部开关量信号，结合开关量信号和电压电流信号可以测试系统的响应和动作时间、脉冲电流的脉冲宽度等。其主要用于测量电源的开关机时间、保持时间、上升沿下降沿时间，以及保险丝熔断时间与断路器响应时间等。
| 电池测试
费思FT68200A/E/H系列超大功率直流可编程电子负载具有电池测试功能。提供了定电流、定电阻、定功率三种放电模式，可自行设定放电截止条件：截止电压、截止时间及截止电量，三者任一条件满足，放电停止。放电过程中，将记录放电电量与放电时间。
费思FT68200A/E/H电子负载通过直流放电法（DCIR）进行电池内阻和容量测试。
| 序列功能
费思FT68200A/E/H系列超大功率电子负载提供了序列测试功能，最多可编辑20个测试文件，每个100步。支持CC、CV、CR、CP等多种模式下的负载时序变化，并同时支持文件链接等序列编辑功能。最多可完成2000步（可定制5000步）的时序编辑，单步时间范围为：0.1ms～99999s。
| 正弦波动态带载
费思FT68200A/E/H系列超大功率电子负载具备正弦波带载电流功能，可应用于燃料电池的阻抗分析测试。
| 级联
费思FT68200A/E/H系列超大功率电子负载的级联功能，支持高达10台负载的并机使用，扩展电子负载的功率使用范围。级联时，每个负载自主均流，从机自动复制主机的带载参数。单机也可独立使用，功率配置更灵活。
| 外部模拟编程
费思FT68200A/E/H系列超大功率电子负载具备外部模拟编程功能。其他设备可通过一个外部电压信号（直流或交流）对负载进行连续控制。0～10V的外部电压信号，对应0～100%满量程带载电流。此功能还可以用于各种复杂带载波形测试。

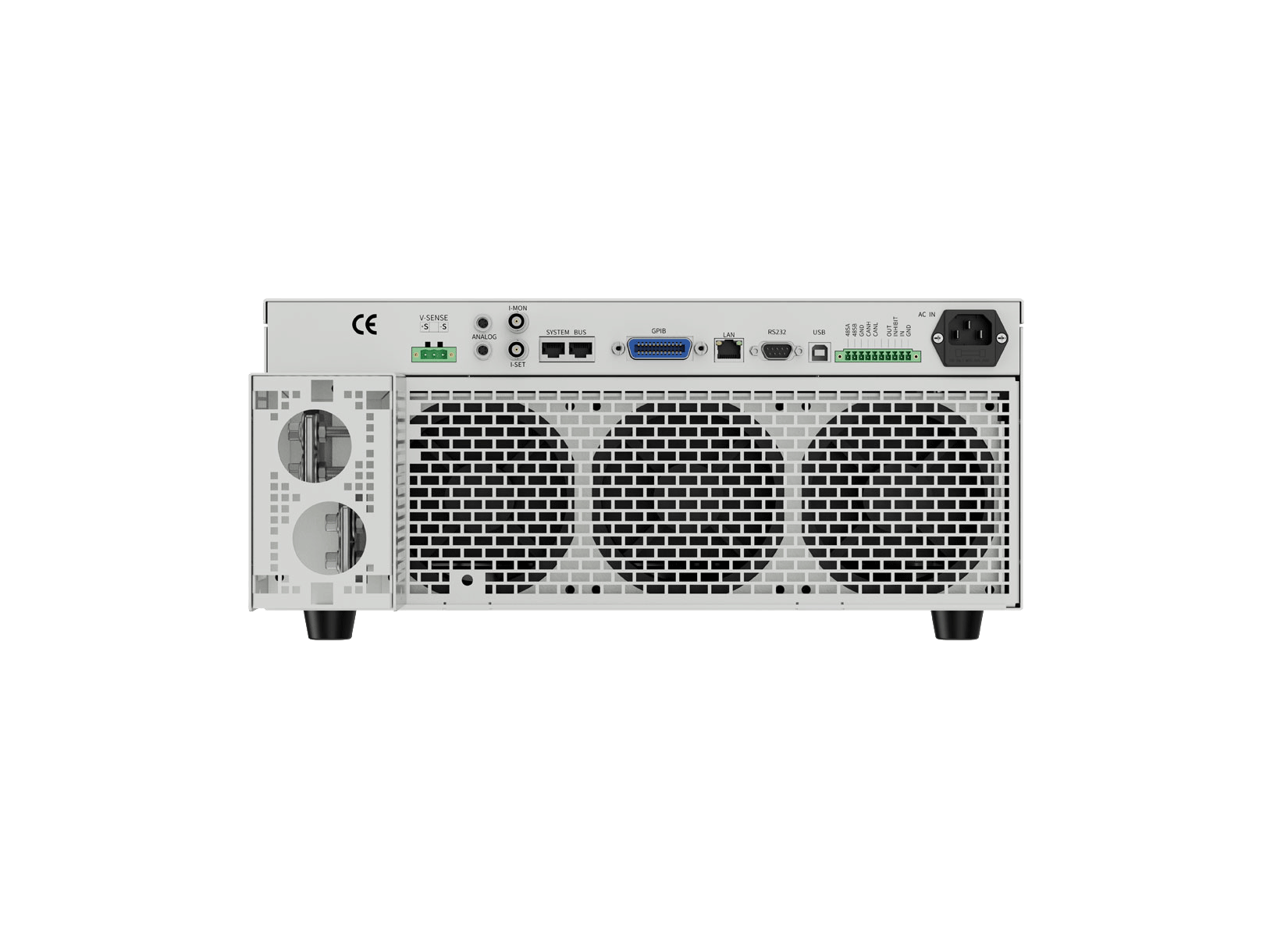

| 多接口与多协议
费思FT68200A/E/H系列超大功率电子负载配备多种通讯接口，同时支持SCPI与Modbus两种通讯协议。用户可以根据需求在菜单进行配置，这样使得系统集成更加灵活。
| 电脑图形化操作软件
FT68200A/E/H系列提供了一款具有虚拟仪器功能的上位机软件，可以实时读取测试数据、生成图像、导出报表、打印报告等，方便客户使用。
| 订购信息
产品系列 | 功率等级 | 150V | 600V | 1200V | 1600V | 高度 |
A系列 | 4kW | FT68204A-150-400 | FT68204A-600-280 | FT68204A-1200-80 | -- | 4U |
FT68204A-1200-160 |
5kW | FT68205A-150-500 | FT68205A-600-350 | FT68205A-1200-100 | -- | 4U |
FT68205A-1200-200 |
6kW | FT68206A-150-600 | FT68206A-600-420 | FT68206A-1200-120 | -- | 4U |
FT68206A-1200-240 |
8kW | FT68208A-150-800 | FT68208A-600-560 | FT68208A-1200-160 | -- | 7U |
FT68208A-1200-320 |
10kW | FT68210A-150-1000 | FT68210A-600-700 | FT68210A-1200-200 | -- | 7U |
FT68210A-1200-400 |
12kW | FT68212A-150-1200 | FT68212A-600-840 | FT68212A-1200-240 | -- | 7U |
FT68212A-1200-480 |
16kW | FT68216A-150-1600 | FT68216A-600-1120 | FT68216A-1200-640 | -- | 11U |
FT68216A-1200-320 |
18kW | FT68218A-150-1800 | FT68218A-600-1260 | FT68218A-1200-360 | -- |
|
FT68218A-1200-720 |
20kW | FT68220A-150-2000 | FT68220A-600-1400 | FT68220A-1200-400 |
|
|
FT68220A-1200-800 |
|
|
24kW | FT68224A-150-2400 | FT68224A-600-1680 | FT68224A-1200-480 | FT68224A-1600-480 | 14U |
FT68224A-1200-960 |
30kW | FT68230A-150-2400 | FT68230A-600-2100 | FT68230A-1200-600 | FT68230A-1600-600 | 20U |
FT68230A-1200-1200 |
36kW | FT68236A-150-2400 | FT68236A-600-2400 | FT68236A-1200-720 | FT68236A-1600-720 | 20U |
FT68236A-1200-1440 |
42kW | FT68242A-150-2400 | FT68242A-600-2400 | FT68242A-1200-840 | FT68242A-1600-840 | 26U |
FT68242A-1200-1680 |
48kW | FT68248A-150-2400 | FT68248A-600-2400 | FT68248A-1200-960 | FT68248A-1600-960 | 26U |
FT68248A-1200-1920 |
54kW | FT68254A-150-2400 | FT68254A-600-2400 | FT68254A-1200-1080 | FT68254A-1600-1080 | 32U |
FT68254A-1200-2160 |
60kW | FT68260A-150-2400 | FT68260A-600-2400 | FT68260A-1200-1200 | FT68260A-1600-1200 | 32U |
FT68260A-1200-2400 |
E系列 | 4kW | FT68204E-150-400 | FT68204E-600-280 | FT68204E-1200-80 | -- | 4U |
5kW | FT68205E-150-500 | FT68205E-600-350 | FT68205E-1200-100 | -- | 4U |
6kW | FT68206E-150-600 | FT68206E-600-420 | FT68206E-1200-120 | -- | 4U |
8kW | FT68208E-150-800 | FT68208E-600-560 | FT68208E-1200-160 | -- | 7U |
10kW | FT68210E-150-1000 | FT68210E-600-700 | FT68210E-1200-200 | -- | 7U |
12kW | FT68212E-150-1200 | FT68212E-600-840 | FT68212E-1200-240 | -- | 7U |
16kW | FT68216E-150-1600 | FT68216E-600-1120 | FT68216E-1200-320 | -- | 11U11U |
18kW | FT68218E-150-1800 | FT68218E-600-1260 | FT68218E-1200-360 | -- | 11U |
20kW | FT68220E-150-2000 | FT68220E-600-1400 | FT68220E-1200-400 | -- | 14U |
24kW | FT68224E-150-2400 | FT68224E-600-1680 | FT68224E-1200-480 | FT68224E-1600-480 | 14U |
30kW | FT68230E-150-2400 | FT68230E-600-2100 | FT68230E-1200-600 | FT68230E-1600-600 | 20U |
36kW | FT68236E-150-2400 | FT68236E-600-2400 | FT68236E-1200-720 | FT68236E-1600-720 | 20U |
42kW | FT68242E-150-2400 | FT68242E-600-2400 | FT68242E-1200-840 | FT68242E-1600-840 | 26U |
48kW | FT68248E-150-2400 | FT68248E-600-2400 | FT68248E-1200-960 | FT68248E-1600-960 | 26U |
54kW | FT68254E-150-2400 | FT68254E-600-2400 | FT68254E-1200-1080 | FT68254E-1600-1080 | 32U |
60kW | FT68260E-150-2400 | FT68260E-600-2400 | FT68260E-1200-1200 | FT68260E-1600-1200 | 32U |
H系列 | 4kW | FT68204H-150-400 | FT68204H-600-280 | FT68204H-1200-80 | -- | 4U |
5kW | FT68205H-150-500 | FT68205H-600-350 | FT68205H-1200-100 | -- | 4U |
6kW | FT68206H-150-600 | FT68206H-600-420 | FT68206H-1200-120 | -- | 4U |
8kW | FT68208H-150-800 | FT68208H-600-560 | FT68208H-1200-160 | -- | 7U |
10kW | FT68210H-150-1000 | FT68210H-600-700 | FT68210H-1200-200 | -- | 7U |
12kW | FT68212H-150-1200 | FT68212H-600-840 | FT68212H-1200-240 | -- | 7U |
18kW | FT68218H-150-1800 | FT68218H-600-1260 | FT68218H-1200-360 | -- | 11U |
24kW | FT68224H-150-2400 | FT68224H-600-1680 | FT68224H-1200-480 | FT68224H-1600-480 | 14U |
30kW | FT68230H-150-2400 | FT68230H-600-2100 | FT68230H-1200-600 | FT68230H-1600-600 | 20U |
36kW | FT68236H-150-2400 | FT68236H-600-2400 | FT68236H-1200-720 | FT68236H-1600-720 | 20U |
42kW | FT68242H-150-2400 | FT68242H-600-2400 | FT68242H-1200-840 | FT68242H-1600-840 | 26U |
48kW | FT68248H-150-2400 | FT68248H-600-2400 | FT68248H-1200-960 | FT68248H-1600-960 | 26U |
54kW | FT68254H-150-2400 | FT68254H-600-2400 | FT68254H-1200-1080 | FT68254H-1600-1080 | 32U |
60kW | FT68260H-150-2400 | FT68260H-600-2400 | FT68260H-1200-1200 | FT68260H-1600-1200 | 32U |
| 选购信息
名称 | 型号或规格 | 说明 |
GPIB适配卡 | FT68201B | 工厂出货前安装 |
CAN适配卡 | FT68201C | 工厂出货前安装 |
USB-TMC选件 | FT68201M | 工厂出货前安装 |
并机套件 | PC010-682 |
|
| A、E、H功能配置列表
功能列表 | A | E | H |
恒流（CCH/CCL） | Yes | Yes | Yes |
恒压（CVH/CVL） | Yes | Yes | Yes |
恒阻（CR） | Yes | Yes | Yes |
恒功率（CP） | Yes | Yes | Yes |
动态电流（CCDH/CCDL） | Yes | Yes | Yes |
动态电阻（CRD） | Yes | No | Yes |
动态功率（CPD） | Yes | No | Yes |
序列（SEQ） | Yes | Yes | Yes |
自动（Auto） | Yes | Yes | Yes |
过流（OCP） | Yes | Yes | Yes |
过功率（OPP） | Yes | Yes | Yes |
放电（DISCHARGE） | Yes | Yes | Yes |
负载效应（LOEF） | Yes | Yes | Yes |
内阻（DCIR） | Yes | Yes | Yes |
LED模拟（LED） | Yes | No | Yes |
动态扫频（SWEEP） | Yes | Yes | Yes |
MPPT | Yes | No | Yes |
恒流+恒压（CC+ CV） | Yes | No | Yes |
恒阻+恒压（CR+CV） | Yes | No | Yes |
恒压+恒流（CV+CC） | Yes | No | Yes |
恒阻+恒流（CR+CC） | Yes | No | Yes |
恒功率+恒流（CP+CC） | Yes | No | Yes |
保存&调用 | Yes | Yes | Yes |
远端补偿 | Yes | Yes | Yes |
恒压速度 | Yes | Yes | Yes |
模拟编程 | Yes | Yes | Yes |
外部控制 | Yes | Yes | Yes |
模拟短路 | Yes | Yes | Yes |
定时带载 | Yes | Yes | Yes |
VON/VOFF | Yes | Yes | Yes |
限制设定 | Yes | Yes | Yes |
硬件限制 | Yes | Yes | Yes |
时间测量 | Yes | Yes | Yes |
Vpk+/- | Yes | Yes | Yes |
数据传输 | 1kHz/s | 1kHz/s | 1kHz/s |
并机 | Yes | Yes | Yes |
通讯 | RS232/RS485/LAN/USB（GPIB,CAN选配） |
